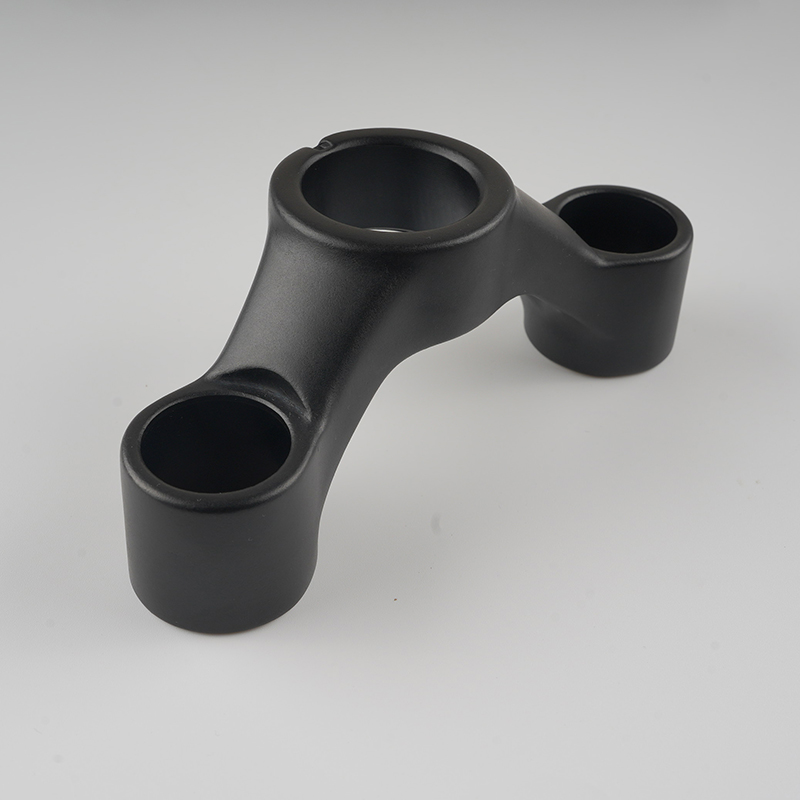

钢铸铁磷酸盐是在钢铁表面生成一层不溶性、多孔、结晶型磷酸盐保护膜的化学转化工艺，核心价值是防锈、涂装打底、减摩润滑。

​

工件浸入含磷酸 + 磷酸二氢盐（锌 / 锰 / 铁）+ 促进剂的酸性槽液：
酸轻微腐蚀铁 → 析出 Fe²⁺ 与氢气；
界面局部 pH 升高，磷酸盐由溶解转为过饱和；
在表面活性点结晶生长，形成5–20μm厚、与基体冶金结合的磷化膜。
标准工艺流程：预处理（关键）→ 磷化 → 后处理
脱脂（除油）→ 水洗
酸洗（除锈 / 氧化皮，铸铁常用）→ 水洗
中和（除残酸）→ 水洗
表调（钛盐，细化结晶、提高均匀性）→ 水洗
磷化（浸渍 / 喷淋，5–30 min，40–90℃）
水洗 → 热水封闭 → 干燥 → 浸油 / 涂漆 / 钝化
