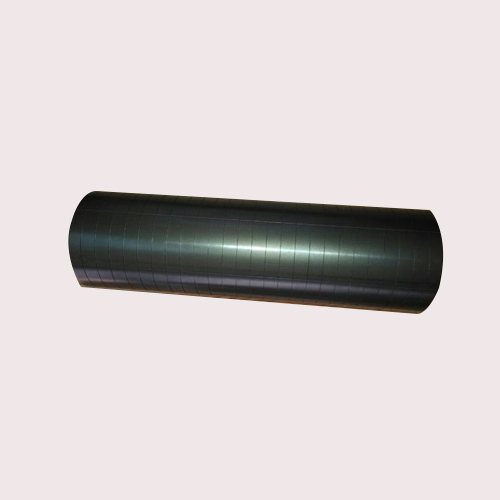

很多五金加工厂、自动化设备厂商做铝合金硬质氧化后出现尺寸超差、膜层硬度不足、发白起粉、装配卡滞、耐磨不达标等批量不良，大多源于前期图纸设计无余量、材质选错、加工工艺管控不到位。

​

一、图纸设计关键：必须预留氧化尺寸余量
硬质氧化膜一半向内渗透、一半向外生长，成品外径单边增加≈膜厚 1/2，内孔单边缩小≈膜厚 1/2。
常规耐磨件膜厚 30μm：单边涨缩 15μm；
重载摩擦件膜厚 50μm：单边涨缩 25μm；
设计公差要求：
配合孔、轴、滑块摩擦面，机加工时单边预留 15～30μm 余量；
精密配合件建议氧化后做微小研磨 / 珩磨，保证装配间隙；
禁止封闭盲深孔、细小夹缝：槽液无法流通，易膜层不均、局部腐蚀，需预留工艺溢流孔。
二、铝合金材质选型指南，按需匹配硬度需求
6061
硬质氧化膜硬度稳定 HV450～550，膜层均匀，适合气缸、滑台、治具、自动化机架，性价比较高，东莞 90% 设备铝件选用。
7075（高强度耐磨）
硬度可达 HV550～700，耐磨性能较优，适合重载滑块、高速往复运动铝件、液压阀体；价格偏高，加工难度更大。
5052（耐腐蚀优选）
耐盐雾性能优异，适合潮湿车间、冷却塔、户外设备，硬度中等，轻载摩擦件适用。
高硅压铸铝（ADC12）
硅含量高，硬质氧化膜硬度偏低、易起灰，仅适合低摩擦、轻度防腐零件，不建议滑动摩擦面使用。
三、硬质氧化加工常见缺陷与解决方案
膜层发白、表面起粉、硬度不足
原因：槽液温度过高、氧化时间不足、铝材杂质超标；
对策：严格控温 0～5℃，延长电解时长，选用高纯变形铝，避免回收杂铝。
内孔尺寸变小，装配卡死
原因：未预留加工余量；
对策：机加工提前放大孔径，精密配合件氧化后二次精磨。
局部无氧化膜、露底铝色
原因：装夹导电不良、工件油污未清洗干净；
对策：加强前处理脱脂，采用多点导电挂具，避免大面积遮蔽。
膜层开裂、细微裂纹
原因：膜厚过厚、铝材应力大；
对策：滑动件无需盲目加厚膜层，30～50μm 完全满足耐磨需求，高硬度铝件做去应力退火。
黑色硬质氧化色差不均
原因：材质晶粒不均、染色封闭工艺波动；
对策：同一批次统一材质，延长染色浸泡时间，选用脉冲硬质氧化工艺。
四、不同工况精准选型方案
高速往复滑动件（滑轨、气缸、活塞）
材质：6061/7075；膜厚 30～50μm；黑色硬质氧化 + 浸油封闭，提升自润滑耐磨。
户外 / 沿海潮湿设备（冷却塔、电梯铝件）
材质：5052/6061；膜厚 40～60μm；本色封闭，盐雾 500h 以上。
绝缘精密仪器壳体、半导体治具
膜厚 25～40μm，高绝缘膜层，无导电风险，耐磨防刮。
低成本通用工装、设备支架
6061 本色硬质氧化，膜厚 25～30μm，满足基础耐磨防腐。
五、成品使用与仓储管理规范
硬质氧化后微孔具备吸附性，未封闭工件禁止直接存放潮湿仓库，易吸潮发白；
摩擦配合件出厂前可浸泡润滑油，长期使用降低磨损；
加工完成工件单独用纸隔离，堆叠放置卡板上架，避免硬物刮伤陶瓷膜层；
硬质氧化膜硬度高，但脆性高于铝基材，避免剧烈撞击、重击，防止膜层崩裂。
