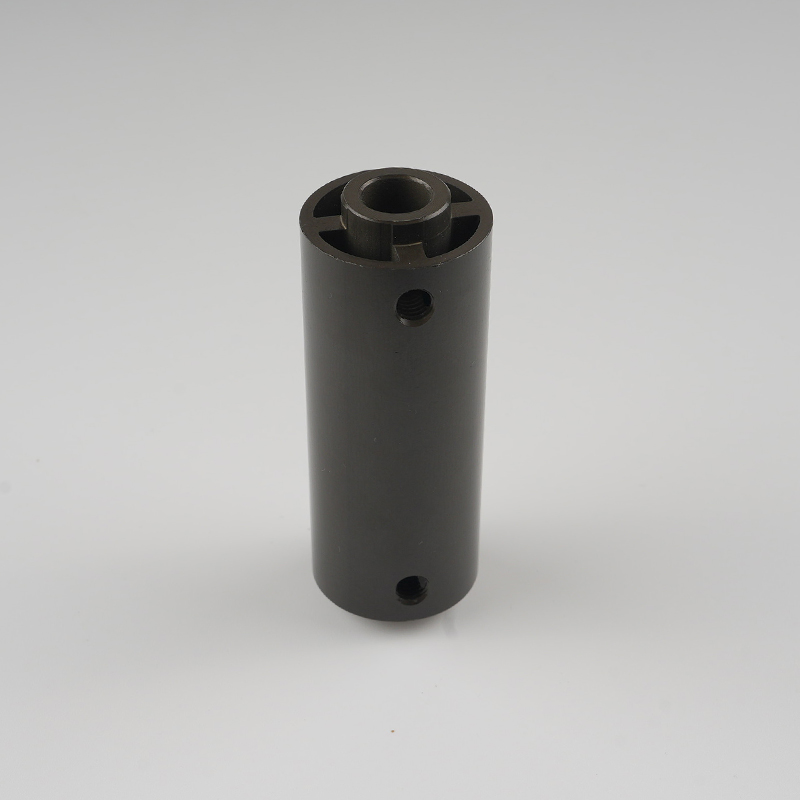

压铸铝氧化黑色表面主要是阳极氧化染黑（耐磨耐蚀）和化学发黑（简易低成本）；压铸铝含硅 / 铁高，易灰斑、色差，必须严控前处理与参数。

​

那么，在阳极氧化染黑的过程中，如何控制氧化膜的厚度？
一、核心 3 个控制参数
（1）电流密度
常用区间：1.2~1.8 A/dm²
电流越大，成膜越快、膜越厚
ADC12 高硅铝建议1.2~1.5 A/dm²，避免烧膜疏松
（2）氧化时长
固定电流下，时间越长膜越厚
例：1.5A/dm²，做 40 分钟
膜厚≈18μm
（3）电解液温度
标准控温：18~22℃
温度偏高：膜层疏松、实际有效厚度偏低
温度偏低：成膜变慢，同等时间膜变薄
二、现场实操控厚要点
工件挂具导电一致
接触不良电流忽大忽小，厚度不均，夹紧导电点。
槽液浓度稳定
硫酸控制150~180g/L，浓度偏低成膜变慢变薄。
搅拌不间断
空气搅拌带走热量，整槽厚度均匀。
面积精准算电流
总电流 = 工件表面积 × 电流密度，按实际面积配电。
三、厚度异常调整
膜偏薄：加大电流、延长氧化时间、小幅降温
膜偏厚偏大：减小电流、缩短时间
局部厚薄差：调整挂位、保证阴阳极距离均匀
四、染黑配套建议
外观黑件常用8~12μm膜厚，上色均匀、耐磨不掉色。
