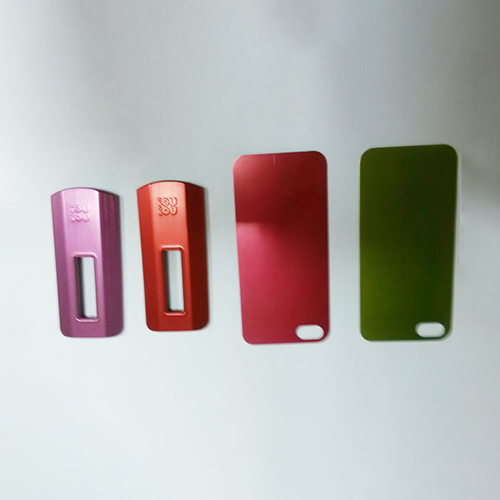

阳极氧化染色是‌利用铝阳极氧化膜的多孔结构吸附染料‌来赋予铝件颜色的表面处理工艺，核心流程是先做氧化膜，再染色，最后封孔固定颜色。

​

下面小编给大家讲一讲阳极氧化染色一般有哪些常见不良问题？
1. 颜色不均、色差、花斑
现象：同一件工件深浅不一；同批次工件色差，块状色斑、条纹
- 原因
  1. 阳极氧化膜厚薄不均、膜孔大小不一致（电流分布不均、挂具导电不良、工件互相叠靠）
  2. 前处理不干净：油污、抛光蜡残留，局部堵孔，染料吸不上
  3. 染色槽温度 / PH 波动大、搅拌不足；硫酸带入染色槽，PH 漂移
  4. 铝合金材质偏析（Si、Fe 元素分布不均），同一零件不同区域上色差异
  5. 水洗不彻底，氧化槽硫酸残液带入染色槽
- 对策
  1. 优化挂具，工件之间留间隙，保证导电均匀
  2. 加强前处理，**抛光件必须彻底除液体抛光蜡**
  3. 染色槽恒温、循环过滤，定时监测 pH；氧化后多级水洗
  4. 同批次使用同一炉铝材
2. 颜色偏浅、不上色
现象：达不到标准色板，颜色淡，延长染色时间改善有限
- 原因
  1. 氧化膜厚度不足；氧化温度过高，膜层粉化；温度过低膜孔致密难吸色
  2. 染料浓度偏低；染色温度太低、时间不足
  3. 氧化后停留太久，膜孔提前吸附空气中杂质，微孔 “堵死”
  4. 水洗过度，膜孔吸水饱和，吸附能力下降
- 对策
  1. 确认氧化膜厚达标；控制硫酸氧化槽温度
  2. 补加染料，控制染色温度；氧化后尽快入染色槽
  3. 控制水洗时间，不要长时间浸泡纯水
3. 局部发黑 / 白点、斑点
现象：表面固定位置白点、小黑点
- 原因
  1. 基材表面沙眼、夹渣、油污；CNC 切削残留、抛光蜡残留
  2. 封孔前沾到油污、指纹（裸手触碰）
  3. 染色槽杂质、重金属污染；水中钙镁离子形成水垢附着
- 对策
  1. 来料外观检查；前处理脱脂 + 中和到位
  2. 全程戴棉手套，禁止裸手接触氧化后工件；染色槽增加过滤
4. 掉色、擦拭掉色、耐摩擦差
现象：封孔后擦拭，棉布沾色；水煮 / 耐测试褪色
- 原因
  1. 封孔不良：封孔温度不够、时间不足、封孔液老化
  2. 染色过度，染料堆积在膜表面，没有进入微孔
  3. 染色后水洗不足，表面浮染料没有洗干净
  4. 染料品质差
- 对策
  1. 严格管控封孔工艺；定期更换封孔液
  2. 染色完成后充分水洗，去除表面浮色
5. 工件表面水印、水迹
现象：烘干后出现水痕，像地图印
- 原因
  1. 水洗水质差（自来水钙镁离子）；最后一道没有用纯水
  2. 工件滴水，干燥过程水珠蒸发留下盐渍
- 对策
末道纯水清洗；烘干前把工件滴水控干
6. 膜层粉化、掉粉
现象：氧化层一擦就掉粉末，染色后发雾，颜色灰暗
- 原因：硫酸氧化槽温度过高、电流密度太大，氧化膜疏松粉化
- 对策：降低氧化槽温度，下调电流密度，控制铝离子浓度
7. 彩虹纹、干涉色
现象：表面出现彩虹七彩光晕
- 原因：膜厚不均匀、局部膜层太薄；工件表面残留酸液；膜层受挤压损伤
- 对策：优化阳极氧化导电，工件不要互相贴合，水洗充分
8. 染色后起泡、膜层脱落
现象：氧化膜起皮、鼓泡
- 原因：前处理油污严重；碱蚀过度；基材内部有气孔杂质；氧化膜应力过大
- 对策：加强脱脂；控制碱蚀时间；来料检查基材品质
9. 同槽工件色差
现象：挂具上方和下方工件颜色深浅不一样
- 原因：槽液上下温差；挂具导电压降，上下电流密度不一致；搅拌不足
- 对策：槽液循环搅拌；优化挂点，增加导电触点；不要一挂装载过多工件
