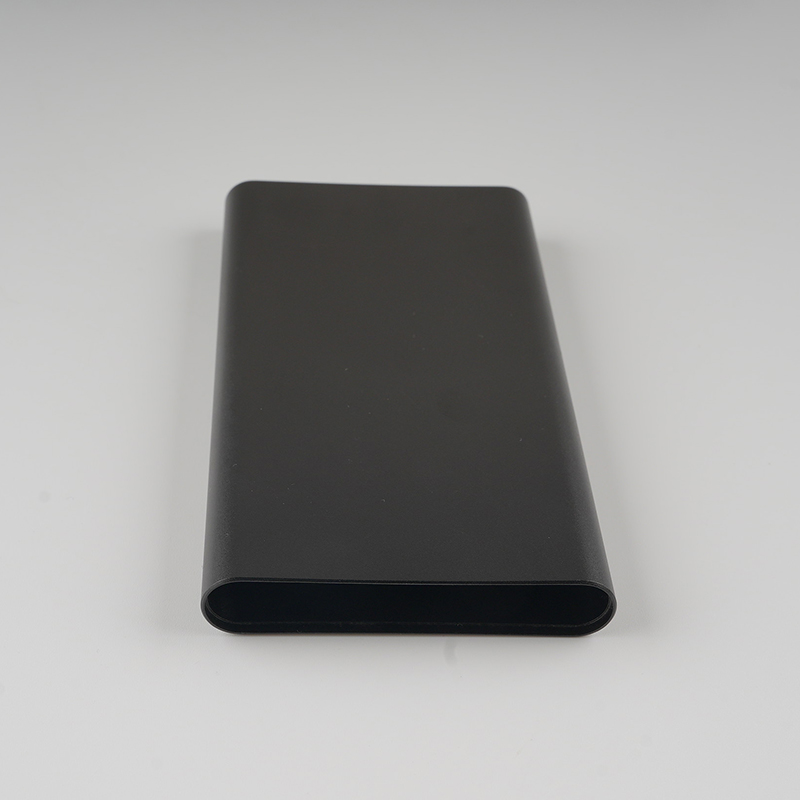

压铸铝氧化黑色通常用化学发黑或微弧氧化‌，普通阳极氧化因压铸铝硅含量高，容易发灰发黑且颜色不均，不如直接选发黑工艺。‌‌

​

压铸铝工件做阳极（正极），硫酸电解液中，铝基体生成多孔氧化铝膜；微孔吸附黑色有机染料，最后封孔锁色。
硅是较大麻烦：硅单质不会氧化，残留在膜层，形成灰黑色粉末（行业叫起灰 / 粉化），手一摸手上黑灰，附着力差。必须专用前处理除硅除灰（硝酸 + 氢氟酸体系除灰）。
现在来看一下压铸铝氧化黑色有哪些性能指标参考？
- 膜厚：普通黑氧 10~15μm；硬质黑氧 30~50μm
- 外观：均匀哑光黑色，无明显流痕、白斑、起灰；**允许轻微硅点（压铸铝特性，无法完全消除）**，需要提前和客户约定限度样板
- 盐雾：中性盐雾≥48h（封孔良好可做到 96h 以上）
- 附着力：胶带百格，不脱落；禁止手擦掉黑灰
- 耐磨：硬质氧化 HV400~800，适合工装摩擦面
