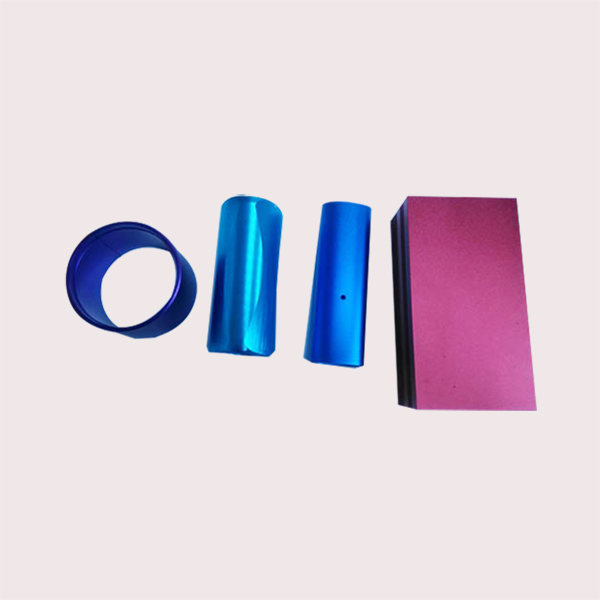

阳极氧化染色的封孔处理是固定染料、提升氧化膜性能的关键步骤，核心注意事项围绕 “工艺参数控制、前处理清洁、操作规范、质量检测” 展开，具体如下：

​

一、封孔前：做好基础准备，避免影响效果
染色后及时水洗：染色完成后，需用流动清水多次冲洗工件，去除表面残留的游离染料（尤其是缝隙、盲孔处），避免封孔时残留染料析出导致表面花斑、变色。
控制水洗后间隔时间：水洗后应在 30 分钟内进入封孔工序，防止氧化膜孔隙吸附空气中的杂质，或水分蒸发导致孔隙收缩，影响封孔剂渗透。
工件表面干燥：封孔前确保工件表面无明显水珠（可自然沥干或低温烘干），避免水分稀释封孔液浓度，导致局部封孔不均。
二、封孔过程：精准控制参数，保障封孔质量
封孔液选择与浓度控制：
按染料类型匹配封孔液：有机染料适配热水封孔或镍盐封孔液（浓度 0.5%~1.5%），无机染料可选用钴盐封孔液（浓度 0.3%~0.8%），避免选错导致颜色脱落。
定期检测封孔液浓度，浓度过低会导致封孔不彻底，过高可能使表面产生粉霜状沉积物，需及时补充或更换封孔液。
温度与时间精准把控：
热水封孔：温度控制在 95~100℃，时间 20~30 分钟（膜厚每增加 5μm，时间延长 5 分钟），温度不足会导致孔隙闭合不充分，时间过短则封孔不完全。
化学封孔（镍盐 / 钴盐）：温度 80~90℃，时间 15~25 分钟，温度过高易导致封孔剂分解，过低会降低反应速率。
工件摆放与搅拌：
工件需均匀悬挂在封孔槽中，避免重叠、贴合，确保每个面都能充分接触封孔液，防止局部封孔遗漏。
封孔过程中定期搅拌封孔液（每 5~10 分钟一次），避免局部浓度不均或温度差异，导致封孔质量不一致。
避免干扰因素：
封孔槽中禁止混入酸、碱等杂质，防止破坏封孔液稳定性，影响封孔反应。
铝件上若有钢、铜等异种金属镶嵌件，需提前做好防护，避免异种金属与封孔液反应，污染工件表面。
三、封孔后：规范后处理，巩固效果
二次水洗：封孔完成后，用流动清水冲洗工件，去除表面残留的封孔剂，避免干燥后形成白色斑点，影响外观。
烘干处理：将工件放入 60~80℃烘箱中烘干 15~20 分钟，烘干温度不宜过高（避免超过 120℃），防止染色层老化褪色。
避免立即接触腐蚀性物质：烘干后的工件在 24 小时内，避免接触酸碱、油污等腐蚀性物质，让封孔层充分稳定，提升耐腐性。
四、质量检测与常见问题处理
封孔质量检测：
染色牢度测试：用干净白布用力擦拭工件表面，无染料脱落为合格。
耐腐蚀性测试：可做简单盐雾测试（中性盐雾 48 小时无腐蚀斑点），或滴 5% 盐酸溶液在表面，30 秒内无气泡产生说明封孔良好。
常见问题解决：
表面花斑：多为残留染料未洗净，需加强染色后水洗，或延长水洗时间。
颜色变浅：可能是封孔温度过高或时间过长，需调整工艺参数；或封孔液浓度过高，需稀释后使用。
封孔不彻底：表现为盐雾测试不合格，需检查封孔液浓度、温度是否达标，或延长封孔时间。
