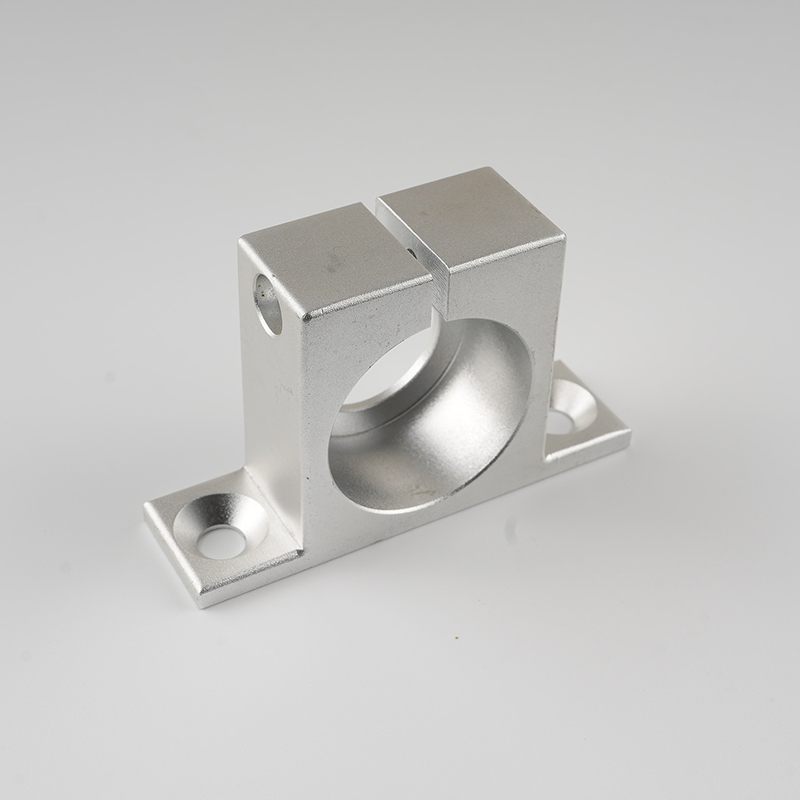

铝合金喷砂拉丝组合工艺的质量问题，主要集中在喷砂打底、拉丝加工、后处理三个环节，具体问题、成因及解决办法如下：

​

1、喷砂环节常见问题
砂面均匀度差
表现：表面局部砂点过粗 / 过细、有明显深浅色差，或出现 “漏喷区”。
成因：磨料粒度混杂、喷射压力不稳定、喷枪移动速度不均、铝合金件摆放角度偏差。
解决：统一磨料目数并定期筛选；稳定空压机压力在 0.3–0.6MPa；采用自动化喷枪往复作业，确保工件表面受喷均匀。
表面残留杂质 / 毛刺
表现：喷砂后表面附着砂粒碎屑，或边缘仍有未去除的加工毛刺。
成因：磨料清洁度不足、喷射角度不当、前处理脱脂除油不彻底。
解决：喷砂前对铝合金件做超声波清洗；使用无尘磨料并定期更换；调整喷枪角度至 45°–60°，重点冲击边缘毛刺处。
表面过蚀 / 变形
表现：薄壁件出现凹陷、表面有过度冲刷的麻坑，或边角被 “打圆” 失去棱角。
成因：喷射压力过高、喷砂时间过长、磨料硬度超过铝合金基材。
解决：降低喷射压力（薄壁件控制在 0.3–0.4MPa）；缩短喷砂时间；选用硬度适中的陶瓷砂或玻璃珠，替代高硬度金刚砂。
2、拉丝环节常见问题
纹理杂乱不统一
表现：拉丝纹路出现交叉、断纹，或局部纹路深浅不一。
成因：拉丝机砂带转速不均、砂带目数选择不当、人工操作时压力不稳定、工件进给方向偏移。
解决：采用自动化拉丝设备，设定恒定转速和进给速度；统一砂带目数（通常选 180–400 目，目数越高纹路越细腻）；拉丝前做好工件定位，确保单向研磨。
砂带划痕
表现：表面出现明显的、超出拉丝纹理的深划痕。
成因：砂带表面附着杂质颗粒、砂带边缘破损、拉丝压力过大。
解决：定期清理砂带表面杂质，及时更换破损砂带；降低拉丝压力，保持砂带与工件表面柔性接触。
喷砂纹理被过度覆盖
表现：拉丝后失去哑光砂面质感，变成普通拉丝的光亮表面。
成因：拉丝砂带目数过低（切削力过强）、拉丝次数过多。
解决：选用高目数砂带（320–400 目）；减少拉丝次数，仅做 1–2 次单向轻磨，保留底层喷砂的粗糙感。
3、后处理环节常见问题
氧化膜色差 / 脱落
表现：阳极氧化后表面颜色不均，或氧化膜用手轻刮即脱落。
成因：喷砂拉丝后未及时处理，表面氧化；阳极氧化液浓度不均、温度波动大；前处理除灰不彻底。
解决：喷砂拉丝后 24 小时内完成阳极氧化；控制氧化液温度在 18–22℃；氧化前做酸蚀除灰处理，去除表面残留的铝粉和杂质。
表面指纹 / 污渍残留
表现：后处理后表面有明显指纹印、水渍或清洗剂残留痕迹。
成因：操作时未戴无尘手套；清洗用水水质差；烘干不彻底。
解决：全程戴无尘手套作业；使用去离子水清洗；采用热风循环烘干，确保表面无水分残留。
耐腐蚀性不足
表现：盐雾测试后表面出现锈斑、点蚀。
成因：阳极氧化膜厚度不足（低于 10μm）；封孔处理不彻底。
解决：延长阳极氧化时间，确保膜厚≥12μm；采用高温封孔工艺，提升氧化膜的致密性。
