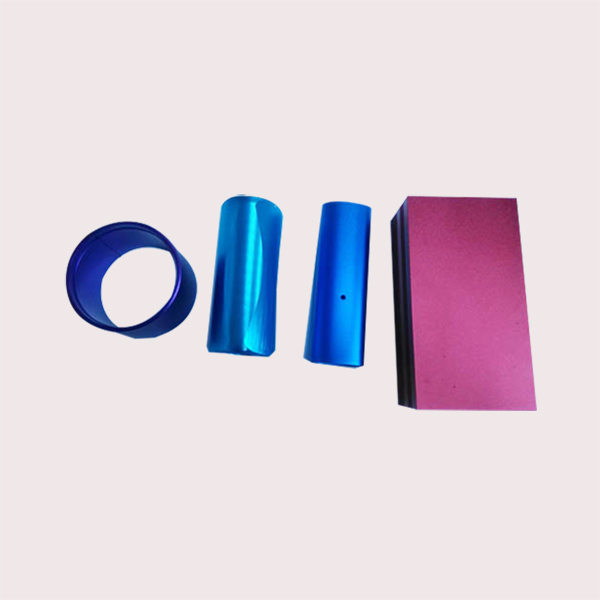

阳极氧化染色是铝合金专属表面处理工艺：先电化学生成多孔透明氧化铝膜，再通过吸附 / 电解方式载入色彩，最后封孔锁色，同时实现金属质感、高硬度耐磨、防腐装饰，广泛用于车床精密铝件、3C 外壳、设备壳体、端子铝基座、工装配件。

​

铝工件做阳极，硫酸电解液通电，表面生成纳米多孔 Al₂O₃氧化膜（孔径 10–30nm，孔隙密布）；
微孔可吸附染料 / 沉积金属离子，颜色藏在膜层内部，不是表面喷漆，不掉皮、保留金属拉丝 / 喷砂纹理；
染色后封孔，微孔水合膨胀闭合，锁住颜色、提升耐污耐蚀性。
下面来看一看阳极氧化染色常见缺陷成因与改善方案是什么？
1、染色发花、云状色差
原因：前处理油污、氧化膜厚薄不均、染槽温度 /pH 波动、硬水洗工件；
对策：脱脂彻底、氧化槽制冷搅拌、染色参数稳定、全程纯水清洗。
2、颜色偏浅、不上色
原因：氧化膜太薄、氧化后放置太久微孔闭合、染料浓度不足、高硅压铸铝；
对策：延长氧化时间、氧化后立即入染、补加染料、高硅件延长染色浸泡时间。
3、表面白点、露底
原因：中和除灰不干净、水洗残留酸、手触摸工件油污、槽液氯离子腐蚀；
对策：加强中和漂洗、全程戴手套、定期更换染液。
4、封孔后发雾、表面灰蒙蒙
原因：浮色未洗净、封孔温度 / 时间不对、染料老化；
对策：染色后多级溢流清洗，规范封孔工艺，定期过滤染槽。
5、挂具触点印
对策：触点放在非外观面，使用钛挂具，减小接触面积。
